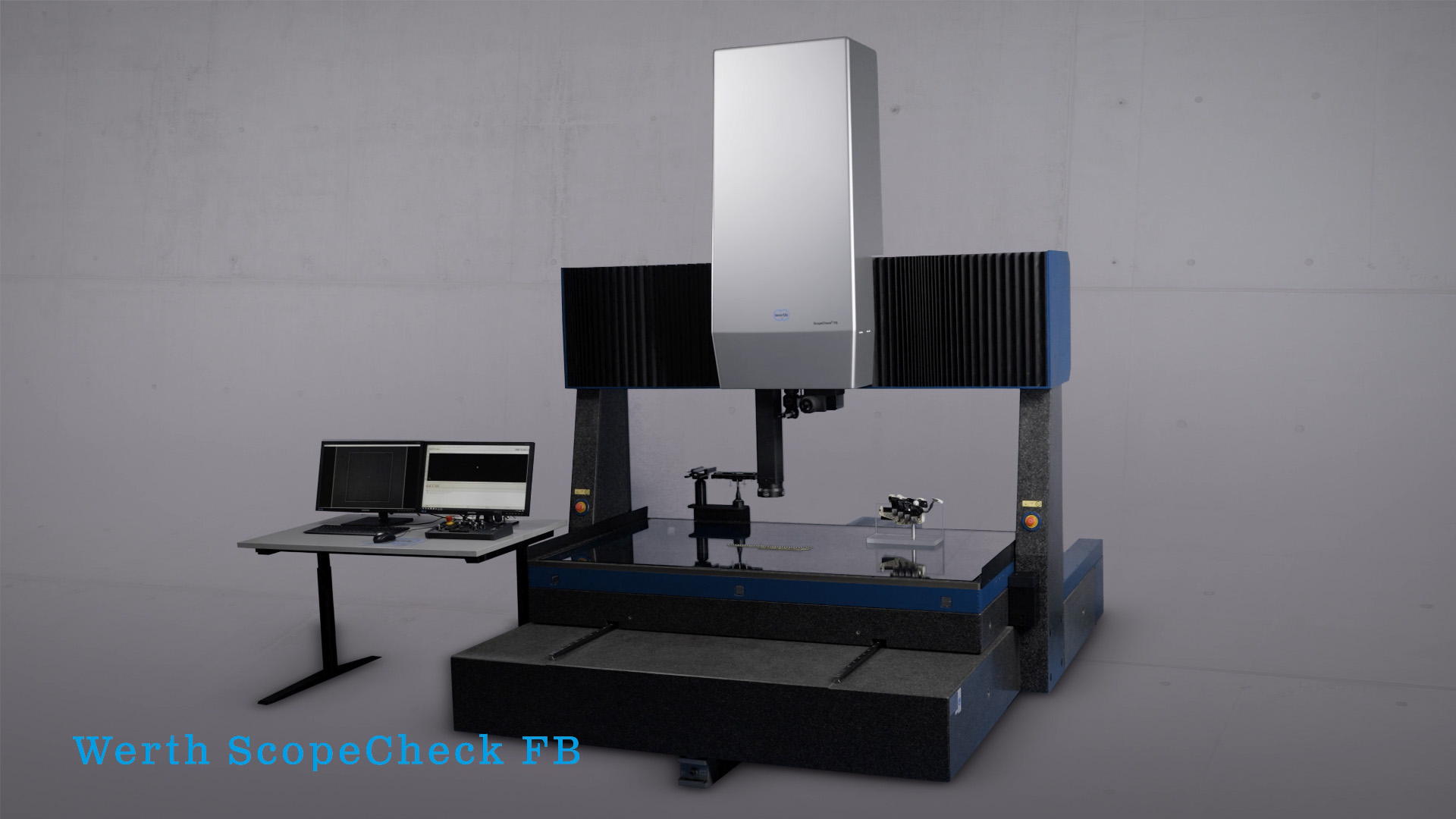

ScopeCheck® FB

Struttura robusta con portale fisso per un controllo della produzione economico con basse incertezze di misura

ScopeCheck® FB
Vantaggi

Multisensoriale perfettamente integrato per produzione e camera di misura

La serie di dispositivi combina perfettamente i vantaggi delle tradizionali macchine di misura a coordinate tattili e ottiche. Il sito costruzione a base di pietra dura con portale fisso consente di ottenere specifiche eccellenti con la massima dinamica di misura. Lo ScopeCheck® FB offre una combinazione ottimale di precisione e campo di misura e presenta dimensioni di installazione compatte e un peso ridotto.
Con il collaudato concetto multiforo, le misure di multisensore sono possibili senza limitazioni. Fino a tre assi sensoriali indipendenti (quills) consentono un rapido cambio di sensore e riducono al minimo il rischio di collisione.

Per guardare questo video, accettare "Altro" nelle impostazioni.Più vantaggi

Più vantaggi

  • Il pezzo è facilmente accessibile da tutti i lati e campo di misura non è limitato da sensori inattivi
  • I pezzi pesanti possono essere posizionati e misurati direttamente sul tavolo di misura dopo aver smontato tavolo in vetro e unità di luce trasmessa
  • Ideale per l'uso in prossimità della produzione grazie alle robuste guide meccaniche di precisione al posto dei cuscinetti ad aria
  • Flessibilità e precisione misurare otticamente grazie all'ottica zoom integrata
  • Il sottile cannotto dello stilo consente di realizzare fiere senza collisioni le geometrie che si trovano in profondità nel pezzo
  • Secondo e terzo asse del sensore anche in seguito retrofittabile
Per guardare questo video, accettare "Altro" nelle impostazioni.Werth Messtechnik
Dati tecnici
Dati tecnici

Tipo

3D-CNC-macchina di misura a coordinate multisensore con sistema fisso portale

Campo di misura

X = 400 (530) mm a 2000 (2130) mm, Y = 500 mm a 1000 mm, Z = 350 mm a 1000 mm

Precisione

Deviazione della misura della lunghezza ammissibile fino a 1,5 µm

Sensori e accessori
Filtro

Ulteriori attrezzature per il ScopeCheck® FB

Werth Image Processing BV
Sensore
Werth Image Processing BV
Scopri di più
Misura pulsante SP25M
Sensore
Misura pulsante SP25M
Scopri di più
Werth sonda a fibra ® WFP 2D
Sensore
Werth sonda a fibra ® WFP 2D
Scopri di più
Sensore di messa a fuoco automatica
Sensore
Sensore di messa a fuoco automatica
Scopri di più
Sonda laser Werth WLP
Sensore
Sonda laser Werth WLP
Scopri di più
Punto di messa a fuoco cromatico sensore CFP
Sensore
Punto di messa a fuoco cromatico sensore CFP
Scopri di più
Zoom a fuoco cromatico CFZ
Sensore
Zoom a fuoco cromatico CFZ
Scopri di più
Linea di messa a fuoco cromatica sensore CFL
Sensore
Linea di messa a fuoco cromatica sensore CFL
Scopri di più
Werth sonda a fibra ® WFP 3D
Sensore
Werth sonda a fibra ® WFP 3D
Scopri di più
Toppa Werth 3D
Sensore
Toppa Werth 3D
Scopri di più
Sonda di contorno Werth WCP
Sensore
Sonda di contorno Werth WCP
Scopri di più
Commutazione pulsante TP200
Sensore
Commutazione pulsante TP200
Scopri di più
Sonda laser LLP
Sensore
Sonda laser LLP
Scopri di più
Asse di rotazione
Accessori
Asse di rotazione
Scopri di più
Asse a perno rotante
Accessori
Asse a perno rotante
Scopri di più
Zoom Werth
Accessori
Zoom Werth
Scopri di più
Telecentrico obiettivo con ingrandimento costante
Accessori
Telecentrico obiettivo con ingrandimento costante
Scopri di più
Stazione di cambio
Accessori
Stazione di cambio
Scopri di più
MultiRing
Accessori
MultiRing
Scopri di più
Asse di retrazione della sonda
Accessori
Asse di retrazione della sonda
Scopri di più
Asse di ritrazione del cambio
Accessori
Asse di ritrazione del cambio
Scopri di più
Sistema multisensore Werth WMS
Accessori
Sistema multisensore Werth WMS
Scopri di più
V Pro
Accessori
V Pro
Scopri di più
Ottica angolare
Accessori
Ottica angolare
Scopri di più
Ottica a perno rotante IP40T / IP110T
Accessori
Ottica a perno rotante IP40T / IP110T
Scopri di più
Il software - Il sito universale software di misurazione per macchine di misura a coordinate con ottica, scanner, tomografia computerizzata e tecnologia multisensore
Il software

Il sito universale software di misurazione per macchine di misura a coordinate con ottica, scanner, tomografia computerizzata e tecnologia multisensore

Il funzionamento di dispositivi con un'ampia varietà di sensori, ma anche la valutazione di dati volumetrici e nuvole di punti ...
imparare di più

Assistenza - Servizio completo intorno alla macchina di misura a coordinate
Assistenza

Servizio completo intorno alla macchina di misura a coordinate

Servizi dalla messa in servizio iniziale, formazione e manutenzione al retrofitting ...
Scopri di più

Applicazioni

Esempi di pezzi da lavorare ScopeCheck® FB

Spiegazione dei termini tecnici di questo argomento nel glossario

tecnologia di misurazione a coordinate:  3D-tecnologia di misurazione a coordinate, 3D-metrologia, macchina di misura a coordinate 3D, Macchina di misura a coordinate 3D, misurazione delle coordinate 3D, 3D-macchina di misura, metrologia di produzione, metrologia industriale, macchina di misura a coordinate, CMM, Macchina di misura a coordinate, macchina di misura, sistema di misura a coordinate, tecnologia di misurazione della lunghezza, Dispositivo di misurazione della lunghezza, sistema di misurazione, metrologia, tecnologia di misurazione e test, misurazione, Misura delle coordinate

Conformi agli standard misurazione:  ISO 10360, VDI/VDE 2617, IATF 16949, Risultati di misura tracciabili, Calibrazione

Produttore di sistemi di misura a coordinate:  Produttore di TA, Produttore macchina di misura a coordinate, proiettore di misura produttore, proiettore di profilo Produttore, Produttore di tomografia a raggi X

Software di misura a coordinate:  software di misurazione, fiere con dati CAD

monitoraggio della produzione:  controllo della produzione, misura vicina alla produzione, Atlinemisurazione, Produzione-accompagnamento misurazione, durante la produzione misurazione

multisensoriale:  macchina di misura a coordinate multisensore, multisensore-KMG, multisensore-macchina di misura a coordinate, multisensore-dispositivo di misurazione, multisensore-macchina di misura, multisensore-sistema di misurazione, multisensore- e sistemi di misura ottici, tecnologia di misurazione delle coordinate multisensore, 3D-multisensore-metrologia, multisensore-misurazione, multisensore, sensore

Sensori ottici:  misurare otticamente, strumento di misura ottico, Senza contatto sistema di misurazione, Macchina di misura ottica a coordinate, Ottico sistema di misura a coordinate, tecnologia di misurazione senza contatto, Ottica senza contatto metrologia, Ottico metrologia

Sensori tattili:  sonda di misura 3D, tattile, misurazione tattile, sensore tattile, Tattile pulsante, pulsante, Misura della sonda, macchina di misura a coordinate tattili, Macchina di misura a coordinate tattili, Tattile sistema di misura a coordinate, calibro tattile, Tattile macchina di misura, misurazione tattile, micro pulsante, macchina di misura a coordinate a microsonda, micro pulsante-Macchina di misura a coordinate, micro pulsante-sistema di misura a coordinate, micro pulsante-dispositivo di misurazione, micro pulsante-macchina di misura
