Ispezione 3D e misurazione in una nuova qualità

Con sensore sezione volume, da diversi anni Werth-elaborazione delle immagini di contorno può essere utilizzato in qualsiasi piano sezionale di volumi CT. Ciò consente di rilevare in modo affidabile le transizioni di materiale, soprattutto per i pezzi realizzati con diversi materiali. È inoltre possibile filtrare le immagini e rilevare i contorni in corrispondenza delle transizioni di materiale con una precisione subvoxel. I contorni misurati sono costituiti da molti punti contigui. Le informazioni sulla vicinanza dei punti tra loro vengono conservate e possono essere utilizzate successivamente nell'applicazione di filtro di contorno.

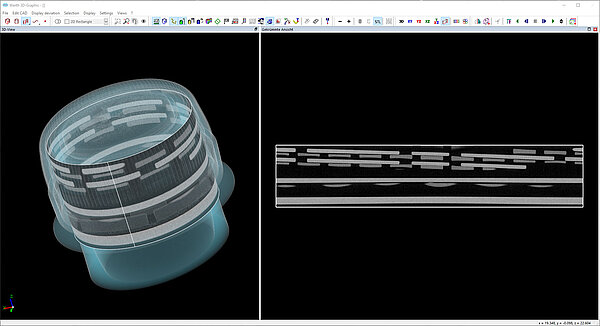

Oltre alle sezioni di volume planari, è ora possibile realizzare anche sezioni di volume cilindriche. L'area di base del cilindro non è limitata ai cerchi e può assumere qualsiasi forma. Le specifiche del cilindro di taglio sono definite da un contorno di taglio della superficie di base, la sua altezza e direzione. I contorni necessari possono essere determinati, ad esempio, utilizzando misurazione con selezione di patch, segmentazione o un modello CAD. La dimensione della superficie di base può essere successivamente regolata. Il risultato è sia una vista 3D della superficie tagliata che la superficie 2D non arrotolata del cilindro di taglio.
Come tutti i metodi di misura di Werth, il nuovo processo è completamente integrato in software di misurazione WinWerth® e può essere utilizzato anche nelle misure di serie automatizzate. Un esempio di applicazione è la misurazione della filettatura dei tappi delle bottiglie per determinare gli angoli di piombo e le distanze. I tagli a forma libera negli alloggiamenti delle pompe dell'acqua, ad esempio, consentono di ispezionare i cordoni di saldatura, le dimensioni delle fessure e l'accoppiamento delle guarnizioni.
