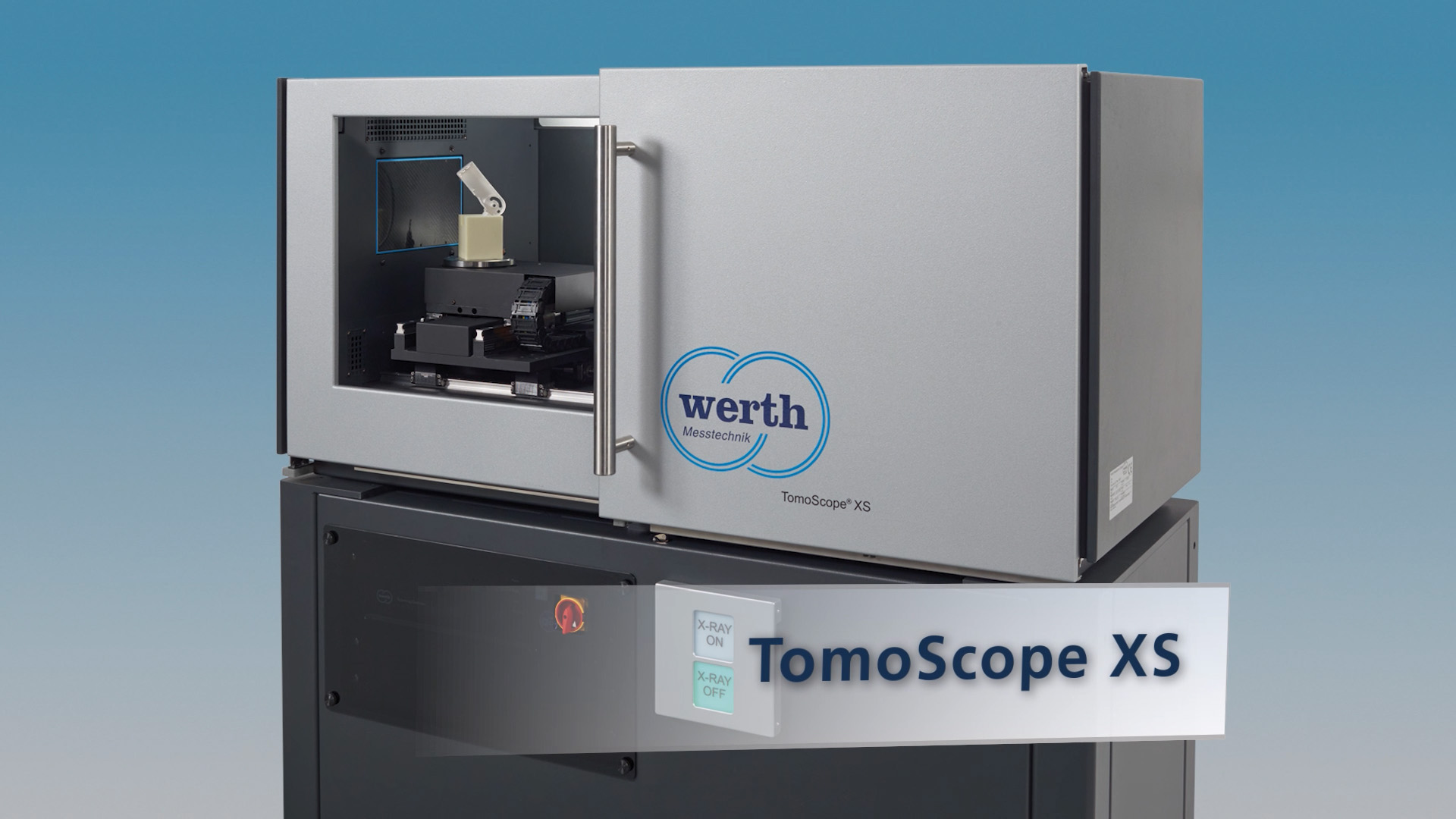

TomoScope® XS

L'appareil d'entrée de gamme dans la technologie industrielle tomographie assistée par ordinateur (CT) pour mesure haute précision de petites pièces.

TomoScope® XS
Avantages

Mesures par tomographie à rayons X dans le champ de vision du détecteur pour Fabrication et champ de mesure

Grâce au tube de transmission – pour la première fois dans le conception monobloc –, on obtient un petit foyer du faisceau même avec un puissance des tubes élevé, ce qui permet de réaliser des mesures rapides avec un résolution élevé. Le conception monobloc du tube, du générateur et de la génération du vide a été réalisé pour la première fois en construction ouverte. Il en résulte à la fois de longs intervalles de maintenance et une durée de vie théoriquement illimitée. Les domaines d'application sont les mesures 3D, par exemple, de connecteurs, de boîtiers et de couvercles en plastique, de pièces imprimées en 3D, d'emballages, de bouteilles et de préformes en PET. Le TomoScope® XS peut également être utilisé pour correcteur d'outil. Les mesures effectuées sur la pièce permettent de vérifier la fonctionnalité et l'usure des outils. Par exemple, les pièces à usiner sont contrôlées pour détecter des signes d'éclatement des outils et de formation de bavures.

Veuillez accepter "Autre" dans les paramètres pour pouvoir regarder cette vidéo.Avantages complémentaires

Avantages complémentaires

  • Le TomoScope® XS réunit de manière unique différentes classes d'appareils
  • La source de rayons X combine les avantages des tubes à rayons X microfocaux fermés et ouverts
  • Les temps d'arrêt et frais de fonctionnement sont minimisés
  • Amortissement rapide grâce à des coûts d'acquisition réduits
  • OnTheFly tomographie et la reconstruction en temps réel permettent des mesures rapides
  • Le concept à l'épreuve du temps offre la possibilité d'une mise à niveau simple de la tension et de la puissance des rayons X à 160 kV, respectivement jusqu'à 80 W au lieu d'installation
  • Calibrage conforme aux normes selon VDI 2617 pour des résultats de mesure fiables et traçables, avec certificat DAkkS en option
Données techniques
Données techniques

Type de construction

3D-CNC-machine à mesurer tridimensionnelle avec tomographie assistée par ordinateur-capteurs

Plage de mesure

Max. Dimensions des pièces D = 277 mm / L = 149 mm (en fonction du rapport d'aspect des pièces)

Précision

Ecart de mesure de la longueur admissible jusqu'à 4,5 µm
