Économique avec tomographie assistée par ordinateur mesurer

En tant que pionnier de l'intégration de tomographie assistée par ordinateur dans technique de mesure à coordonnées, Werth a révolutionné secteur en 2005 avec le premier CT-appareil TomoScope® développé pour technique de mesure à coordonnées. Le avantage était la capture complète de la pièce à l'aide de la technologie des rayons X pour des mesures précises, rapides et économiques.

Au fil des années, Werth a développé plusieurs nouveaux concepts d'appareils et de composants sur le site course. À l'occasion de son 20e anniversaire, quatre séries d'appareils TomoScope® de différentes tailles se sont établies dans le monde entier sur le site assurance qualité. Avec l'évolution de la technique CT, l'utilisation de tomographie assistée par ordinateur est aujourd'hui une solution économique pour de très nombreuses tâches de mesure. Werth a d'abord répondu au souhait de nombreux utilisateurs de disposer des avantages des petits appareils TomoScope® XS pour des pièces plus grandes avec le TomoScope® XS Plus. En 2023, le TomoScope® S Plus a été présenté avec un très grand plage de mesure dans un format compact. Afin de répondre aux exigences de mesure pour les pièces à usiner en matériaux plus denses ou avec des longueurs de faisceau plus importantes dans des appareils compacts, Werth présente en 2025 d'autres nouveaux modèles des gammes d'appareils TomoScope® XS et TomoScope® S qui ont connu un grand succès. Les spécifications conformes à la norme de ecart de mesure de la longueur MPE pour E : (4 + L/75) µm et l'écart de distance MPE pour SD : (2,5 + L/100) µm montrent certainement la plus grande précision dans ces classes d'appareils.

Technique de mesure à coordonnées économique avec tomographie assistée par ordinateur

La série TomoScope® XS se distingue par une rentabilité particulière lors de son utilisation. Grâce à leur technologie radiographique innovante, les appareils TomoScope® XS permettent d'atteindre mesurer 5 fois plus rapidement que les systèmes de mesure CT conventionnels, tout en garantissant une grande disponibilité et des coûts réduits. Malgré leur conception compacte, les appareils disposent d'une grande plage de mesure. Il est ainsi possible de réaliser des mesures avec un éclatement de la structure de quelques micromètres. Un étalonnage conforme aux normes, avec certificat DAkkS en option, garantit la performance des appareils. Des étalons calibrés sont utilisés pour garantir que tous les résultats de mesure sont traçabilité.

Performances accrues pour la gamme d'appareils TomoScope® XS

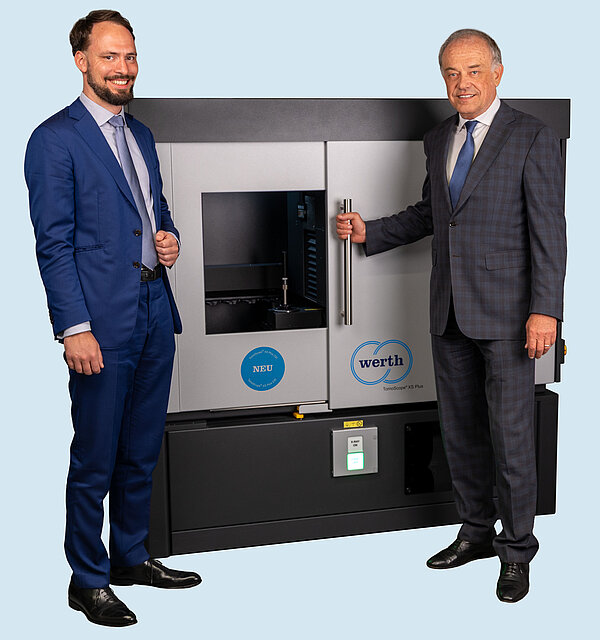

Le nouveau TomoScope® XS Plus 230 dispose probablement de la source de transmission la plus puissante du marché, avec jusqu'à 140 W. Cela permet des temps de mesure encore plus courts par rapport aux sources de transmission de 80 W. Un exemple d'application est le site mesure pour les cellules de batterie prismatiques de l'industrie automobile ou des vélos électriques. La tension élevée (jusqu'à 230 kV) permet en outre d'irradier des pièces de plus grande densité, par exemple des implants en acier pour l'épaule ou la mâchoire. La taille compacte de l'appareil, équivalente à celle du TomoScope® XS Plus 200, est idéale pour une installation sur le site Fabrication. Comme pour les autres appareils TomoScope® XS, les sources de transmission Werth-Longlife assurent une grande disponibilité et des coûts d'entretien réduits par rapport aux appareils équipés de sources conventionnelles.

Mesure économique de pièces plus grandes avec le TomoScope® S Plus 230

La nouvelle source de transmission de 230 kV est également disponible pour des plages de mesure plus importantes avec le nouveau TomoScope® S Plus. Les appareils disposent d'un volume de mesure particulièrement grand (jusqu'à D = 500 mm et L = 650 mm) par rapport à leurs dimensions extérieures compactes. Grâce à la puissance élevée allant jusqu'à 140 watts, il est désormais possible de mesurer complètement et encore plus rapidement les phares de voiture, par exemple. Le fonctionnement avec peu d'entretien auquel les appareils XS sont habitués est également possible pour ces classe d'appareils.
