Sonda Nano Focus NFP

Confocale di alta precisione sensore

Vantaggi

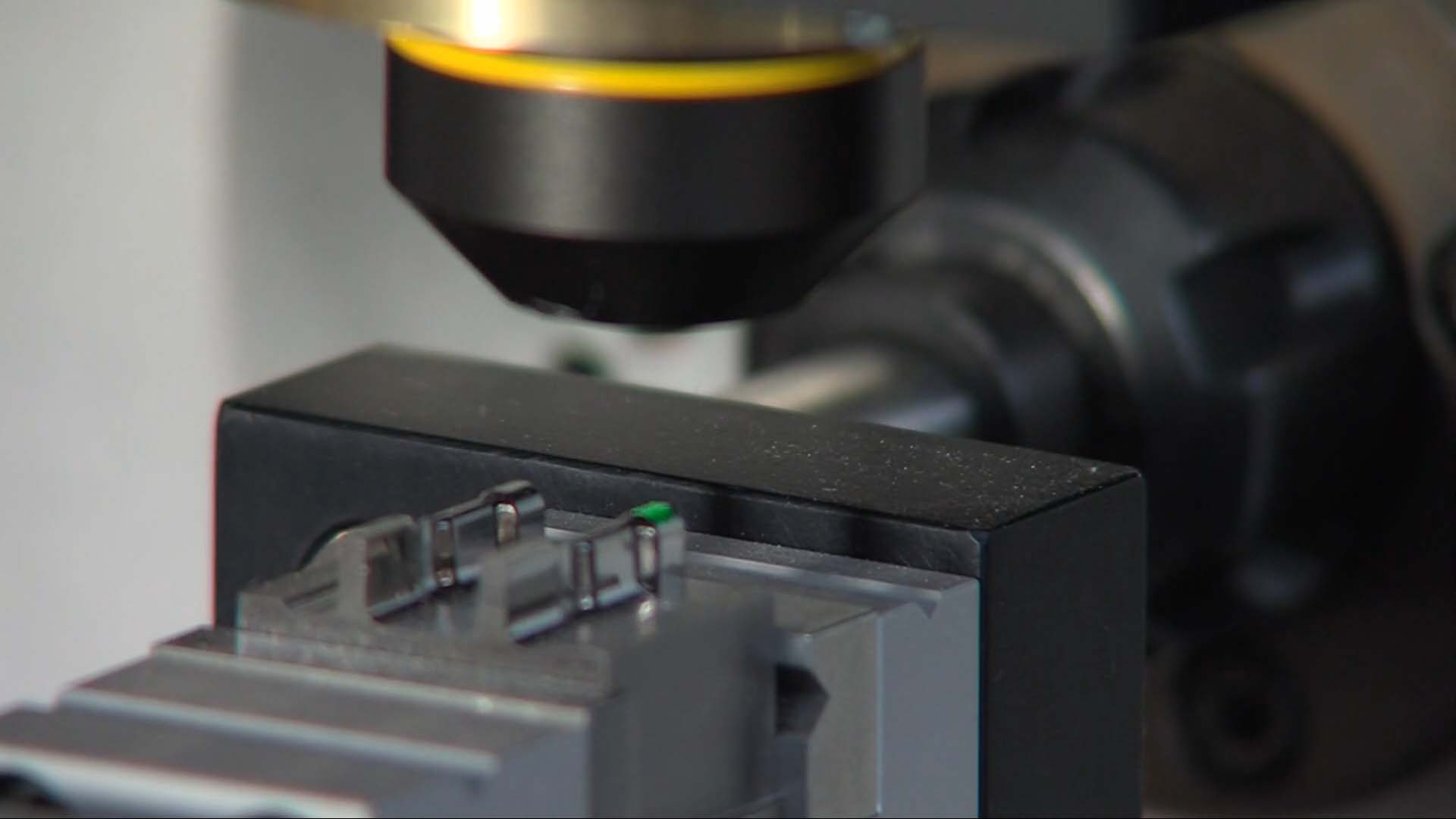

Nuvola di punti modulo posizione ruvidità Con la Sonda Nano Focus è possibile acquisire la superficie del pezzo in 3D e analizzare le dimensioni e le microstrutture.misurazione La soppressione della luce diffusa consente misure topografiche 3D affidabili anche su superfici riflettenti con deviazioni di tastatura inferiori al micrometro. sensore L'ottica confocale offre buoni risultati anche su fianchi ripidi con ampi angoli di inclinazione.

Per guardare questo video, accettare "Altro" nelle impostazioni. Più vantaggi

Obiettivo Diversi permettono di personalizzare il sensore in base all'attività da svolgere
Sensore misurare il volume sistema di coordinate Il sensore può essere utilizzato all'intero della macchina di misura a coordinate e i risultati della misurazione possono essere collegati nella stessa
È possibile calcolare una superficie complessiva a partire da diverse nuvole di punti parziali vicine, senza praticamente alcuna perdita di precisione.

Dati tecnici

Ottico-assiale (microscopia confocale)

Misurazione Nell'immagine con asse di misura Z integrato 250 µm

Deviazione di sondaggio Ammessa fino a 0,15 µm

Muovendo la testa di misura con a) illuminazione, b) telecamera, c) apertura del foro stenopeico e d) ottica di imaging rispetto al pezzo e), l'intensità dei punti luminosi f), g) viene variata mediante defocalizzazione. La sovrapposizione dei punti luminosi defocalizzati f) viene evitata utilizzando grandi distanze g). punti di misura Sulla base della curva di intensità, vengono determinati simultaneamente molti punti sulla superficie del pezzo.
