TomoScope® XS Plus 200

Tomografia computerizzata industriale (CT) con tensione più elevata per la misurazione di pezzi di medie dimensioni

TomoScope® XS Plus 200
Vantaggi

Misurazioni con tomografia a raggi X a campo visivo del rilevatore per produzione e camera di misura

Il TomoScope® XS Plus ha un rapporto unico tra dimensioni e peso ridotti e una grande misurare il volume capacità di misurare pezzi più grandi o oggetti più piccoli con un elevato o ridotto tempo di misura al livello di prezzo delle macchine di misura a coordinate misurazione convenzionali. oggetti più piccoli con tempi di misura risoluzione elevati o ridotti al livello di prezzo delle macchine di misura a coordinate convenzionali multisensore. Volumi completi di pezzi sono disponibili come risultato della misurazione con risoluzione regolazione quasi arbitraria in tutti gli assi coordinati (fino a 60 miliardi di voxel). Con una tensione radiogena di 200 kV è possibile misurare connettore, gruppi di sensori, impianti articolari e obiettivo telefoni cellulari, ad esempio.

Più vantaggi

Più vantaggi

  • Grazie al tubo di trasmissione – per la prima volta in design monoblocco –, si ottiene un punto di bruciatura piccolo anche ad alta potenza del tubo, in modo da poter effettuare misure veloci con un risoluzione alto livello.
  • La sorgente di raggi X combina i vantaggi dei tubi a raggi X microfocus chiusi e aperti
  • Durata illimitata e tempi di inattività ridotti, con un ciclo di manutenzione di un anno come per le macchine di misura a coordinate convenzionali
  • Sub-voxelizzazione locale per ridurre i tempi di deviazione di sondaggio
  • OnTheFly tomografia e ricostruzione in tempo reale consentono misure rapide

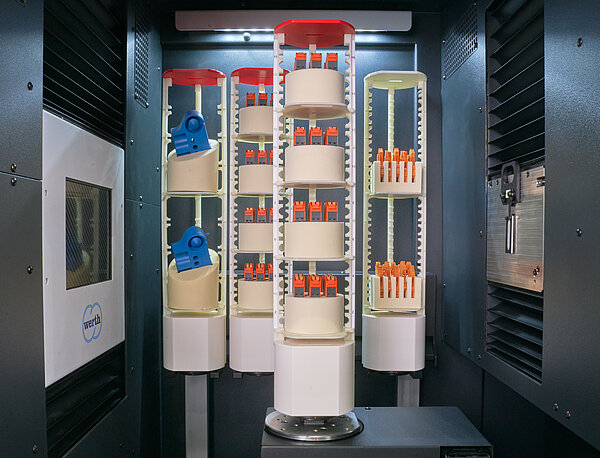

  • Tempi di misura brevi, di pochi secondi, grazie all'utilizzo di un sistema multi-oggetto.misurazione
  • tracciabilità dei risultati di misura attraverso software di misurazione standardizzati da modello di radiazione al volume e alla nuvola di punti di misura all'opzionale correzione dell'utensile
  • Corrisponde nella struttura a un dispositivo di protezione totale secondo l'Ordinanza sulla radioprotezione
  • Conformità agli standard specifiche e calibrazione a VDI 2617, a scelta con certificato DAkkS
  • Può essere completamente automatizzato e integrato grazie al caricamento robotizzato e alle interfacce con la maggior parte delle soluzioni software
Dati tecnici
Dati tecnici

Tipo di costruzione

3D-CNC-macchina di misura a coordinate con tomografia computerizzata-sensori

Campo di misura

Max. Dimensioni del pezzo D = 289 mm / L=456 mm (a seconda di rapporto d'aspetto dei pezzi)

Precisione

Ammissibile deviazione di sondaggio fino a 4,5 µm

Sensori e accessori
Filtro

Ulteriori attrezzature per il TomoScope® XS Plus 200

Werth tomografia computerizzata CT
Sensore
Werth tomografia computerizzata CT
Scopri di più
Il software - Il sito universale software di misurazione per macchine di misura a coordinate con ottica, scanner, tomografia computerizzata e tecnologia multisensore
Il software

Il sito universale software di misurazione per macchine di misura a coordinate con ottica, scanner, tomografia computerizzata e tecnologia multisensore

Il funzionamento di dispositivi con un'ampia varietà di sensori, ma anche la valutazione di dati volumetrici e nuvole di punti ...
imparare di più

Assistenza - Servizio completo intorno alla macchina di misura a coordinate
Assistenza

Servizio completo intorno alla macchina di misura a coordinate

Servizi dalla messa in servizio iniziale, formazione e manutenzione al retrofitting ...
Scopri di più

Applicazioni

Esempi di pezzi da lavorare TomoScope® XS Plus 200
