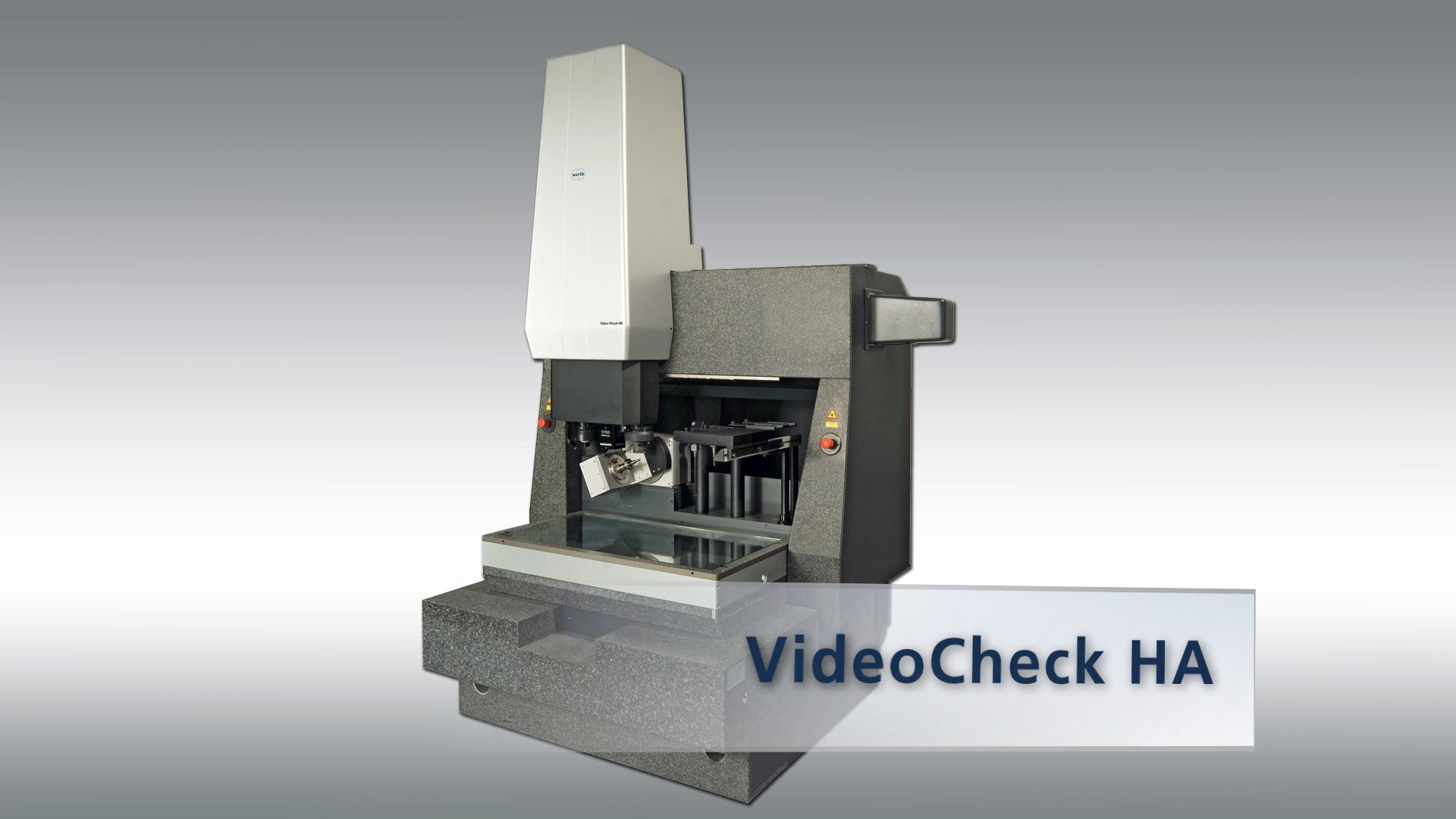

VideoCheck® HA

Le machine à mesurer tridimensionnelle multisensorielle de haute précision pour le mesure de grandes pièces, avec plusieurs axes Z sur demande.

Avantages

Le VideoCheck® HA est la variante de haute précision du VideoCheck® FB et peut également être équipé de plusieurs axes de capteurs indépendants. En mode de fonctionnement breveté Rasterscanning HD, les images individuelles prises pendant le mouvement sont superposées pour former un image globale avec jusqu'à 20.000 mégapixels résolution, ce qui permet des mesures rapides "dans l'image" avec une grande précision. Le VideoCheck® HA est également idéal pour d'autres capteurs de haute précision comme le capteur breveté Werth Fiber Probe® et dispose de nombreux domaines d'application. Pour l'industrie des semi-conducteurs, une certification SEMI est possible.

Veuillez accepter "Autre" dans les paramètres pour pouvoir regarder cette vidéo. Avantages complémentaires

En respectant les spécifications de ecart de mesure de la longueur, la table de mesure en granit sur coussin d'air peut être chargée jusqu'à 100 kg ou, en option, jusqu'à 250 kg.
Pour les mesures sur des pièces particulièrement lourdes, il est possible d'enlever le réhaussement de la diascopie
Les axes de capteurs indépendants permettent une utilisation optimale de la plage de mesure, par exemple, il est possible d'interchanger les capteurs tactiles SP80 et un articulation rotative et pivotante avec le palpeur de mesure 3D SP25 sur le même axe Z, tandis que le deuxième axe Z est équipé d'un multisensoriel optique et tactile-optique.
Réduction du risque de collision entre capteurs et la pièce à usiner.
Un deuxième axe Z est également disponible ultérieurement peut être mis à jour

Données techniques

Haute précision (High Accuracy) 3D-CNC-machine à mesurer tridimensionnelle multisensorielle avec un portique

X = 400 (530) mm à 1000 (1130) mm, Y = 400 mm à 2000 mm, Z = 300 mm à 600 mm

Ecart de mesure de la longueur admissible jusqu'à 0,25 µm
